1. BECA pwodwi

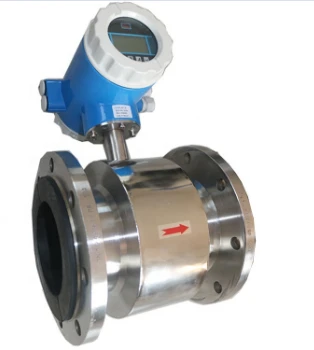

JYLDE seri entèlijan Debimètr elektwomayetik presyon segondè se yon enstriman endiktif ki mezire koule nan volim nan mwayen kondiktif nan tiyo a dapre lwa Faraday a nan endiksyon elektwomayetik. Li adopte yon sèl-chip entegre teknoloji reyalize eksitasyon dijital. Pandan ke li satisfè ekspozisyon sou plas, debimètr elektwomayetik la kapab tou bay 4-20mA siyal aktyèl, MODBUS, HART, pwodiksyon batman kè, elatriye pou anrejistreman, ajisteman ak kontwòl, e li te lajman itilize nan endistri chimik, pwoteksyon anviwònman an, metaliji, medikaman, papye, rezèv dlo ak drenaj ak lòt teknoloji endistriyèl ak depatman jesyon.
JYLDE seri elektwomayetik debimètr ka pa sèlman mezire koule nan likid jeneral kondiktif, men tou, mezire koule nan volim nan koule solid-likid de-faz, koule segondè-viskozite likid ak sèl, fò asid ak fò likid alkali.
2. Prensip travay
Tib la mezire nan segondè presyon elektwomayetik flowmeter la se yon ti tiyo asye pur ki pa mayetik ki aliyen ak materyèl posibilite. De elektwòd pase nan miray tiyo a ansanm dyamèt tiyo a epi yo fikse sou tiyo a mezire. Tèt elektwòd li fondamantalman kole ak sifas enteryè pawa a. Lè bobin eksitasyon an eksite pa yon batman onn kare bidireksyon, yo pral pwodwi yon jaden mayetik k ap travay ak yon dansite flux mayetik nan B nan direksyon pèpandikilè ak aks tib la mezire. Nan moman sa a, si yon likid ki gen yon sèten konduktiviti koule nan tib mezi a, li pral koupe liy fòs mayetik la epi pwovoke yon fòs elektwomotif E. Fòs elektwomobil E pwopòsyonèl ak pwodwi dansite flux mayetik B, dyamèt enteryè a. nan tib la mezire d ak vitès la koule mwayèn V. Se elektwòd la detekte fòs elektwomotif E (siyal koule) epi li voye bay konvètisè a atravè kab la. Apre konvètisè a anplifye siyal koule a, li ka montre koule likid la, epi li ka pwodiksyon batman kè, aktyèl analòg ak lòt siyal pou kontwòl koule ak règleman.
Nòt: E=KBdV
Nan fòmil la: E---se vòltaj siyal ant elektwòd (V)
B---Dansite flux mayetik (T)
d---Mezire tib dyamèt enteryè (m)
V---vitès koule mwayèn (m/s)
Nan fòmil la, K ak d se konstan. Depi aktyèl eksitasyon an se yon kouran konstan, B se tou yon konstan. Li ka konnen nan E=KBdV ke koule volim Q a pwopòsyonèl ak vòltaj siyal E a, se sa ki, vòltaj siyal E pwovoke pa pousantaj koule a se pwopòsyonèl ak koule volim Q relasyon lineyè. Se poutèt sa, koule Q a ka detèmine osi lontan ke E mezire. Sa a se prensip debaz k ap travay nan flowmeter elektwomayetik.
Li ka wè nan E=KBdV ke paramèt tankou tanperati a, presyon, konduktiviti nan medyòm nan likid mezire, ak rapò a likid-solid konpozisyon nan likid-solid de-faz mwayen likid la pa pral afekte mezi a. rezilta yo. Kòm pou eta a koule, osi lontan ke li konfòme ak koule aksimetrik (tankou koule laminar oswa koule ajite), li pa pral afekte rezilta mezi yo. Se poutèt sa, flowmeter elektwomayetik la se yon flowmeter volim reyèl. Pou manifaktirè yo ak itilizatè yo, osi lontan ke yo aktyèlman kalibre ak dlo òdinè, yo ka mezire koule nan volim nan nenpòt lòt mwayen likid kondiktif san okenn koreksyon. anyen. Pa gen okenn pati k ap deplase ak bloke nan tib la mezire, kidonk gen prèske pa gen okenn pèt presyon, epi li gen gwo fyab.
3. Karakteristik pèfòmans
1. Enstriman an gen yon estrikti senp ak serye, pa gen okenn pati k ap deplase, ak yon lavi k ap travay long.
2. Pa gen okenn pati koupe ak koule bloke, kidonk pa gen okenn pèt presyon ak blokaj likid.
3. Pa gen inèsi mekanik, repons rapid ak bon estabilite, li ka aplike nan deteksyon otomatik ak sistèm kontwòl pwogram ajisteman.
4. Presizyon mezi a pa afekte pa kalite mwayen ki mezire ak tanperati, viskozite, presyon ak lòt paramèt fizik li yo.
5. Konbinezon diferan nan PTFE oswa kawotchou pawa ak HC, HB, 316L, Ti, Tantal ak lòt materyèl elektwòd ka satisfè bezwen yo nan medya diferan.
6. Pwosesis dijital konplè, gwo kapasite anti-entèferans, mezi serye, gwo presizyon, ranje mezi koule jiska 150: l.
7. Plen Chinwa oswa plen angle operasyon meni, fasil yo sèvi ak ak senp yo opere.
8. High-definisyon retroeklere LCD ekspozisyon.
9. Li gen fonksyon mezi koule de-fason ak de-fason akimilasyon total. Gen twa totalizè andedan ki ka respektivman montre valè kimilatif pozitif, valè kimilatif ranvèse ak valè kimilatif diferans.
10. Sòti mòd: aktyèl, fonksyon pwodiksyon bidireksyon frekans ak RS-485, MODBUS, koòdone HART.
11. Sèvi ak aparèy SMD ak teknoloji sifas mòn (SMT), kous la gen gwo fyab.
4. Machin ak Capteur done teknik:
| Dyamèt nominal | 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 1200, 1400, 1600, 1800 (mm) (Dyamèt tiyo ploge nan debimèt elektwomayetik pi gran pase oswa egal a DN100) |
| Pousantaj maksimòm koule | 15m／s |
| Presizyon | {{0}}.2 pousan, 0.5 pousan, 1.0 pousan (dyamèt tiyo a pi gwo pase DN500, presizyon nòmal la se 1.0 pousan, epi li ka pwolonje pa 0.5 pousan) |
| Konduktivite likid | Pi gran pase oswa egal a 5uS／cm |
| Tanperati anbyen | Capteur: -40 degre - plis 80 degre, Konvètè: -15 degre - plis 60 degre |
| materyèl pawa | PTFE, polyneoprene, an poliyiretàn, perfluoroetilèn pwopilèn (F46) |
| Tanperati mwayen | Mwens pase oswa egal a 180 degre |
| Materyèl elektwòd | 316L, Hastelloy C, Hastelloy B, Titàn, Tantal, Platin/Iridyòm Alloy, Nerjaveèi asye kouvwi tengstèn Carbide |
| Materyèl kò | Kabòn asye, 304 asye pur, 316 asye pur |
| Pwoteksyon kokiy | IP65, IP67, IP68 |
| Mak pou eksplozyon-prèv | ExⅡBT6 Gb |
FAQ:
1. Kesyon: Èske flowmeter elektwomayetik-wo presyon an ka kenbe tèt ak presyon an nan 35mpa?
A: Natirèlman, nou gen ekipman tès presyon pwofesyonèl, ak debimètr elektwomayetik wo-presyon nou vann yo lajman ki itilize nan inite lwil oliv. Gen eksperyans pwodiksyon ki gen matirite.
2. Kesyon: Ki sa ki materyèl la nan flowmeter la segondè presyon?
Repons: Dapre bezwen ou yo, nou ka bay: asye kabòn, 304 asye pur, 316 asye pur.
3. K: Èske debimèt presyon wo a chè? Èske sik pwodiksyon an long?
A: Nou se yon manifakti, nou gen lajan kach yo achte matyè premyè diminye pri nou an, kidonk pri lavant la pi favorab pase endistri a menm, nou gen ase matyè premyè ak sik pwodiksyon kout.
4. K: Kouman sou presizyon an?
A: Nou gen enjenyè kalibrasyon dedye ak ekipman kalibrasyon pwofesyonèl. Anvan flowmeter la kite faktori a, koule a pral kalibre twa fwa asire presizyon nan flowmeter la (presizyon: {{0}}.5 pousan, pi wo presizyon: 0.2 pousan)
5. K: Ki jan nou ka peye? Ki metòd anbake ou ofri?
A: Nou sipòte: peman TT, peman sou entènèt kat kredi, peman Western Union, peman LC. Nou ka bay: Pa lanmè, pa lè, pa eksprime pòt an pòt.
Si w gen plis kesyon? Tanpri kontakte nou, nou pral gen yon reprezantan lavant pwofesyonèl pou reponn tout kesyon ou yo, epi nou ka matche ak flowmeter ki pi apwopriye pou bezwen ou yo. Anplwaye anfòm nou an akeyi demann ou a nenpòt ki lè!
